ROユニット ＋ ＥＤＩユニット ＝ 超純水を連続的に採水可能！
|
|
|
最近、韓国や中国から大規模な超純水設備や純水設備の問い合わせが増えてきている。
その対策としてアメリカの関連会社と提携して、電気まわりを省く半製品の製造契約を完成し、日本でも大型純水装置の製造準備を進めている。
この装置の使用目的は、主に医療・病院施設、発電所のボイラー用水や大規模な工場向け、又、アルミや銅の電解箔向けの製造に利用される純水を作る目的で使用される。
従来は、時間あたり最高３トンクラスを韓国のサムソン社等に納入してきたが、今後来る10トンから20トンクラスの注文に応じられる準備が整っている。
|
■超純水の用途
|
純度の高い純水は、水の中にイオン化されている物質を除去しているので電気も通しません。
即ち超純水になると絶縁体ですから静電気を持ち他の物質を引き寄せる働きがあります。
◆より安定した純水を求められている方
◆イオン交換樹脂の再生再生コストでお困りな方
◆製薬・医療用水
◆半導体の電子部品洗浄
◆ガラス・レンズ等の精密洗浄
◆プラスチック製精密浄水
◆コイン洗車場用水
◆ランドリー洗浄水、等

|
■ＥＰＷ ＳＹＳＴＥＭ の特徴
|
●再生用の薬品代が不要でコスト削減
従来のイオン交換樹脂の再生に必要な塩酸・苛性ソーダ等の薬品を一切使用しません。
●排水処理設備が不要
電気的にイオン交換樹脂を再生するので・苛性ソーダは使用しません。
又、従来の再生時のリンス工程がないので、リンス水量と排水水量が削減されます。
●２４時間連続採水が可能
電気的に採水と再生を連続的に行うので、従来の再生時間がなくなります。

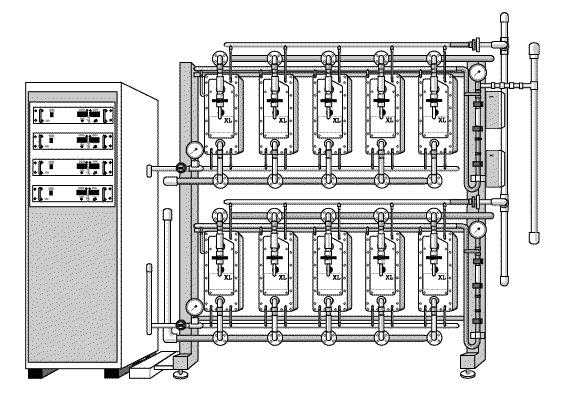

●簡単に増設が可能能
ユニットを連結することで時間あたり最大約１００トンを越す増設型なので、
発電所等で使用される大容量の純水製造設備にも対応します。
|

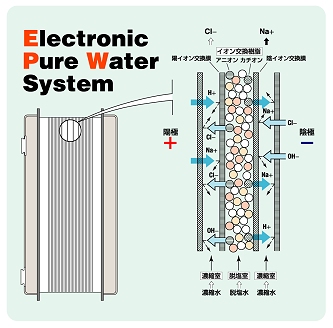

心臓部のＥＤＩモジュール |
|
■仕組みと原理
|
陽イオン、陰イオン交換膜を交互に配列しその間に混床のイオン交換樹脂を挟み両端から直流電流を流します。
電圧をかけると膜中のスルフォン酸基のＨ＋が陰極に移動し、電流が流れます。陰極に移動したＨ＋は電位を失い水素を発生させ、
陽極では純水が電解され酸素を発生して生じたＨ＋は膜中を陰極に移動します。
電気的にイオンを除去することによってイオン交換樹脂を同時に再生しながら超純水を２４時間連続的に採水することができます。
|
|
■ＥＰＷ ＳＹＳＴＥＭ （エレクトロニック・ピュア・ウォーター・システム）
|
◆主な国内納入先：
半導体部品製造メーカー、医療製薬会社、電子部品製造会社、携帯電話液晶製造メーカー、フォトマスク製造会社 |
◆主な海外納入先：
三星電子（韓国）、現代（韓国）、大字（韓国）
|

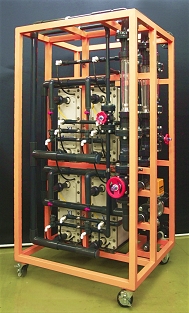

★大容量でコンパクトなユニット型なので、簡単に移設＆増設が可能です。
供給水は、ＲＯ水を直結すればすぐに使用することが可能です。
|
 |
| 名 称 |
電気再生式純水装置 |
| 型 式 |
EPW-80HX54-U01 |
| 処理水量 |
5.2～9.2m3/H
(Nominal 8m3/H) |
| 供給水質 |
ＲＯ水 |
| 標準装備 |
供給水フローメーター (1)
供給水圧力計 (1)
フロースイッチ (1)
供給水電気伝導率計 (1)
透過水フローメーター (1)
濃縮水フローメーター (1)
電解液水フローメーター (1)
EDI Module XL-500 (4)
処理水比抵抗率計 (1)
直流電流整流器 (1)
制御コントローラー (1)
|
ベース
サイズ |
950×850×1790mm
(W×D×H) |
|
|
|

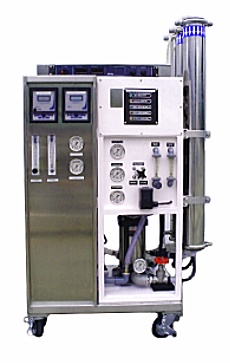

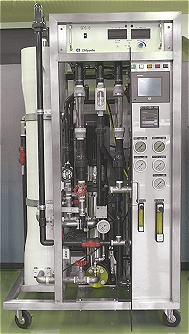

★ＲＯとＥＤＩを一体化したコンパクト型の純水製造装置です。設置、取り付けも簡単で移動も可能です。
|
 |
| 名 称 |
ＲＯ／ＥＤＩ 純水製造装置 |
| 型 式 |
EPW-10HX41-S81 |
| 処理水量 |
24m3/Day (1m3/H) |
| 供給水質 |
前処理された、
井水、又は、上水 |
| 標準装備 |
保安フィルター (1)
低圧スイッチ (1)
高圧ポンプ (1)
圧力計 (6)
高圧スイッチ (1)
８”ＲＯモジュール (1)
ＲＯ透過水フローメーター (1)
ＲＯ濃縮水フローメーター (1)
ＲＯ循環水フローメーター (1)
フロースイッチ (1)
ＥＤＩ透過水フローメーター (1)
ＥＤＩ濃縮水フローメーター (1)
ＥＤＩ電解液水フローメーター (1)
EDI Module XL-400 (1)
電気伝導率／比抵抗率計 (1)
直流電流整流器 (1)
制御コントローラー (1)
|
ベース
サイズ |
900×800×1650mm
(W×D×H) |
|
|
|
